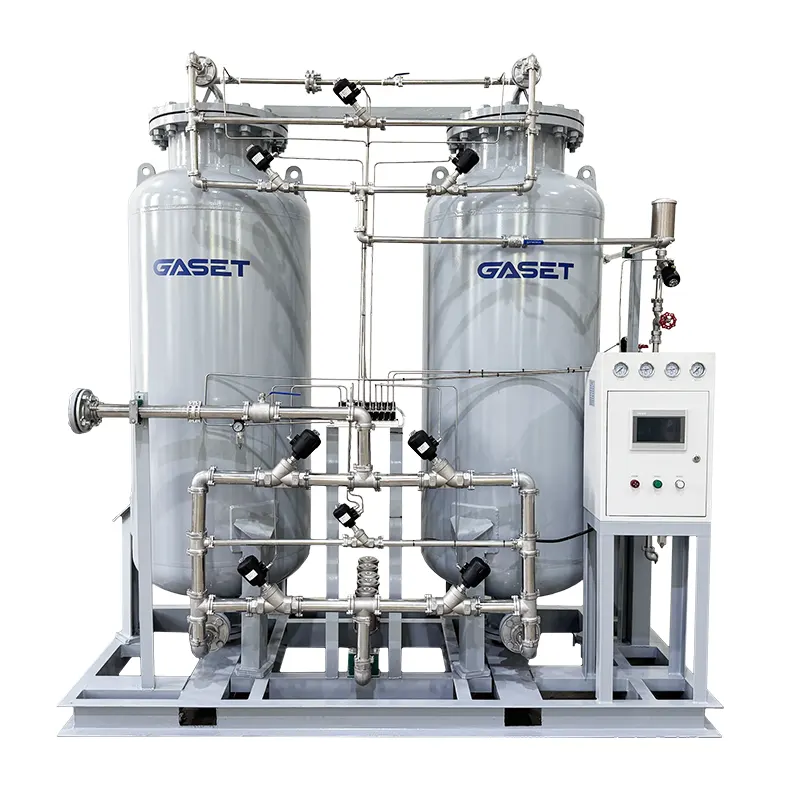

Didelė dviejų bokštų azoto gamybos sistema

Ši Kinijos didelė dvibokštė azoto gamybos sistema, sukurta GSE tech, pasižymi dviejų bokštų išdėstymu, kuris yra žymiai sustiprintas, palyginti su įprastais mažesniais įrenginiais, padidinus konstrukcijos apkrovą, dujų srauto pralaidumą ir apkrovos pritaikymą. Sistema surenkama gamykloje ir pradedama eksploatuoti prieš pristatymą, todėl ją įdiegus galima tiesiogiai prisijungti prie pagrindinio elektrinės dujų skirstymo tinklo. Jis palaiko vienu metu tiekiamas dujas į kelis proceso įrenginius ir galutinio naudojimo taškus įvairiomis eksploatavimo sąlygomis. Galimi pritaikyti sprendimai sudėtingoms aplinkoms, įskaitant atokias lauko vietas, didelės apkrovos dirbtuves ir sprogimo pavojaus zonas.

Veikimo principas ir pagalbinė architektūra

Aplinkos oras pirmiausia apdorojamas per priekinį daugiapakopį filtravimo, džiovinimo ir slėgio stabilizavimo įrenginį, kad pašalintų drėgmę, dulkes, alyvos rūką ir kitas priemaišas, prieš patenkant į dvigubo bokšto adsorbcijos skyrių. Sistema remiasi dviem adsorbcijos bokštais, veikiančiais kintamaisiais ciklais – o vienas bokštas atlieka slėginę adsorbciją, kad generuotų azotą, o kitas tuo pačiu metu sumažinamas ir regeneruojamas. Šis nenutrūkstamas ciklas užtikrina nenutrūkstamą dujų tiekimą. Žemiau esantys viršįtampio rezervuarai ir tikslūs slėgio reguliatoriai stabilizuoja išėjimo slėgį, o integruota visos gamyklos elektrinė valdymo sistema koordinuoja viso įrenginio veikimą, nuosekliai palaikydama dujų kokybę ir tiekimo slėgį pagal nurodytus parametrus.

Tikslinės pramonės ir viešųjų pirkimų grupės

Sistema plačiai taikoma:

- Naftos chemijos perdirbimas

- Šiluminės energijos gamyba

- Sunkiųjų mašinų terminis apdorojimas

- Sandėliavimo depo inertavimas

- Kasybos operacijos

- Didelio masto gumos ir plastiko apdirbimas

Jis palaiko platų proceso reikalavimų spektrą, įskaitant gamybos padengimą, vamzdynų valymą, gaisro ir sprogimo prevenciją ir medžiagų oksidacijos izoliaciją. Pagrindiniai klientai yra stambios gamybos grupės, pramonės parkų operatoriai, tarptautiniai inžineriniai rangovai, energetikos sektoriaus įmonės ir pagrindiniai dujų paslaugų teikėjai. Sistemos mastelį ir funkcionalumą galima pritaikyti pagal bendrą dujų suvartojimą, pristatymo atstumą ir sprogimui atsparios klasifikacijos reikalavimus.

Pagrindiniai produkto pranašumai

1. Didelės talpos išvestis su keičiamo dydžio išplėtimu

Dėl optimizuoto bokšto tūrio ir srauto kelio dizaino viena sistema užtikrina didelius dujų gamybos pajėgumus, o keli įrenginiai gali būti įrengti lygiagrečiai, kad būtų suformuotas didesnis tinklas – be vargo vienu metu patenkinti dujų poreikį keliose dirbtuvėse ir zonose. Mažas oro srauto pasipriešinimas užtikrina minimalų slėgio kritimą net ir perduodant tolimojo vamzdyno atstumą, išlaikant stabilų slėgį ir srautą net tada, kai vienu metu veikia keli didelio vartojimo taškai, atitinkantys didelio masto įrenginių visą parą gamybos ritmą.

2. Tvirta konstrukcija reiklioms aplinkoms

Bokštai yra pagaminti iš sutirštinto slėgio vardinių korpusų, kurių visas karkasas yra sustiprintas seisminiam atsparumui ir sunkiam aptarnavimui. Sistema sukurta taip, kad atlaikytų atšiaurias pramonės sąlygas, įskaitant didelius temperatūros svyravimus, didelę dulkių apkrovą ir nuolatinę vibraciją. Dviejų bokštų perjungimo logika buvo optimizuota per dešimtis tūkstančių imituotų veikimo ciklų, užtikrinant sklandžias perėjimo sekas, kurios sumažina molekulinių sietų susidėvėjimą. Tai užtikrina stabilų ilgalaikį nepertraukiamą veikimą ir žymiai sumažina techninės priežiūros prastovos laiką.

3. Energijos vartojimo efektyvumas ir mažos eksploatacijos išlaidos

Naudodama didelio srauto išlyginimo slėgio atkūrimo technologiją, sistema visiškai išnaudoja liekamąją slėgio energiją proceso metu, todėl žymiai sutaupoma energijos, palyginti su įprastais tos pačios specifikacijos įrenginiais. Su racionaliai sukonfigūruotomis eksploatacinėmis dalimis ir ilgesniu šerdies adsorbcijos terpės bei vožtuvų mazgų tarnavimo laiku sistema sumažina energijos, atsarginių dalių ir darbo sąnaudas, todėl ji idealiai tinka ilgalaikiam didelio masto gamybos diegimui.

Išplėstiniai taikymo scenarijai

Be įprastinės gamybos apsaugos, sistema taip pat tinka:

- Naftos ir dujų telkinių azoto įpurškimas geresniam naftos išgavimui (EOR)

- Didelio masto tankų fermos sprogimui atsparus sandarinimas

- Boiler pipeline purging and corrosion prevention

- Apsauga nuo pavojingų cheminių medžiagų sandėliavimo nuo inercijos

- Dideli kalimo ir terminio apdorojimo procesai

Ji taip pat gali veikti kaip regioninė centrinė dujų šaltinio stotis, tiekianti azotą aplinkinėms pagalbinėms įmonėms per vieningą paskirstymo tinklą.

Projekto planavimas ir konsultacijos

Didelių dviejų bokštų azoto gamybos sistemų projektams, įskaitant visos gamyklos centralizuoto dujų šaltinio planavimą, pilną įrangos integravimą į naujus įrenginius arba esamų dujų šaltinių sistemų modernizavimą, pateikite savo svetainės dujų suvartojimo reikalavimus, grynumo specifikacijas, vietos sąlygas ir visas specialias eksploatacines aplinkybes. Parengsime išsamų sistemos išdėstymo planą, vamzdynų tinklo projektą ir oficialią citatą.

Galimi standartiniai įrenginiai, skirti greitai gaminti, o didelės apimties pritaikytos sistemos suplanuojamos ir pristatomos atsižvelgiant į projekto etapus. Įmonės, inžineriniai generaliniai rangovai ir užsienio pirkimų specialistai kviečiami teirautis, derėtis ir suplanuoti patikrinimus vietoje bei sprendimų konsultacijas.

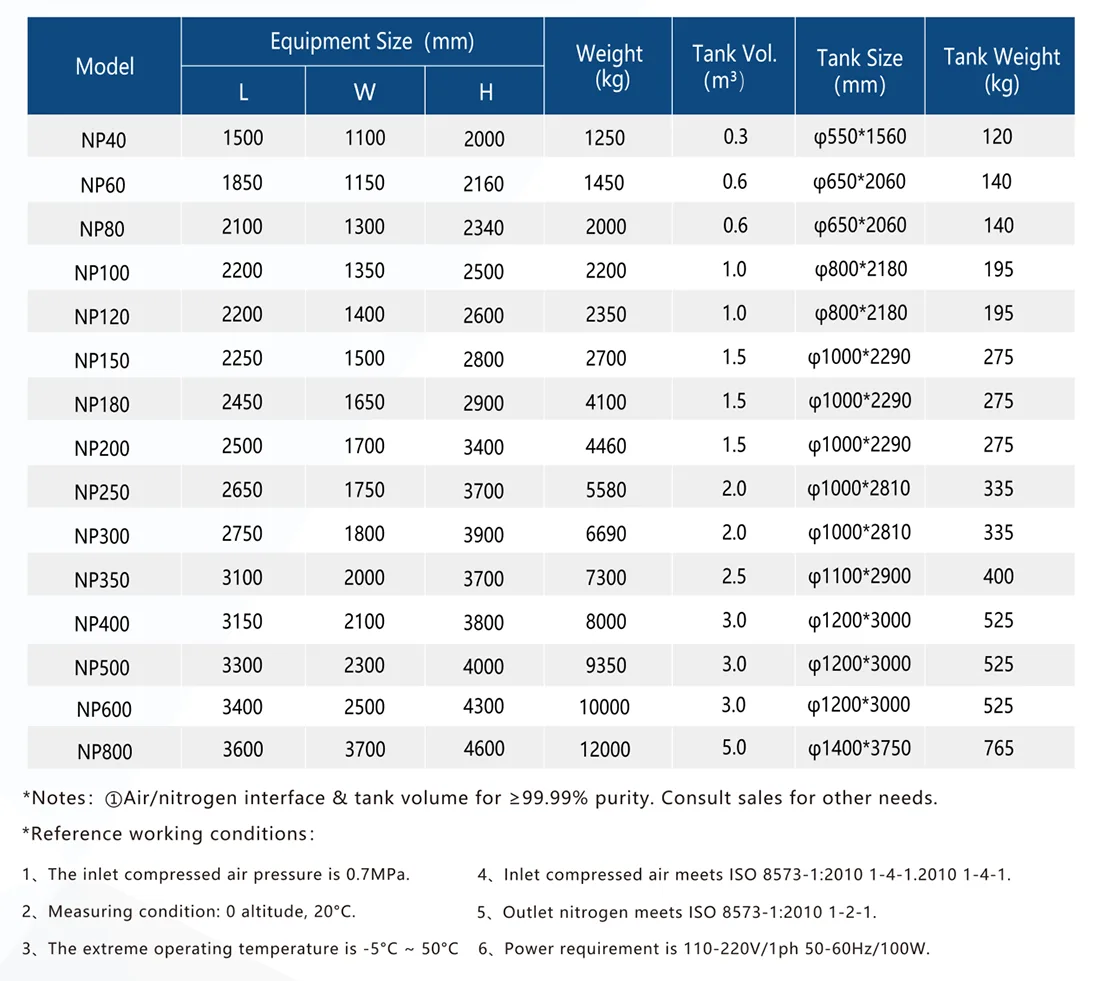

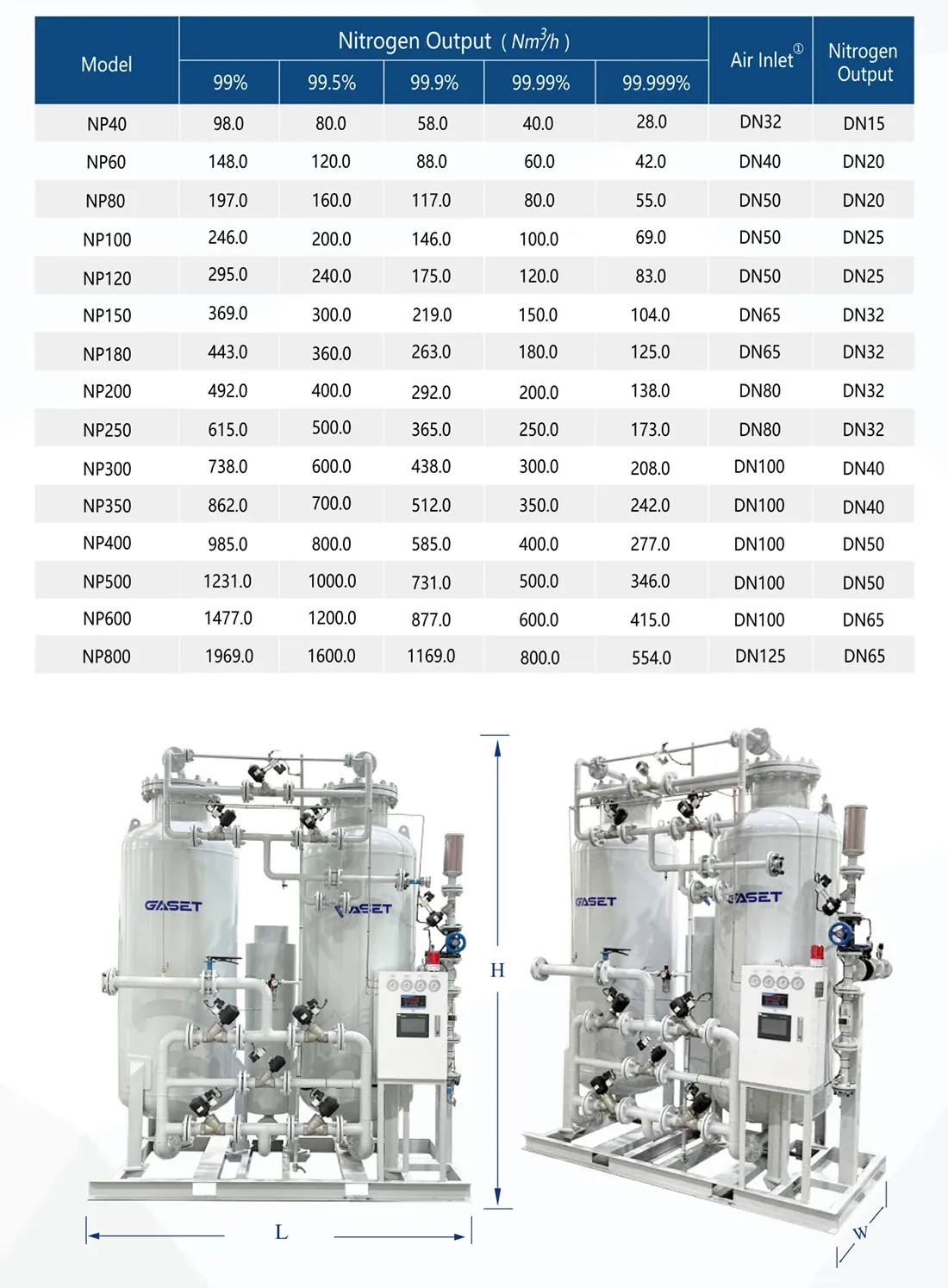

Techninės specifikacijos
