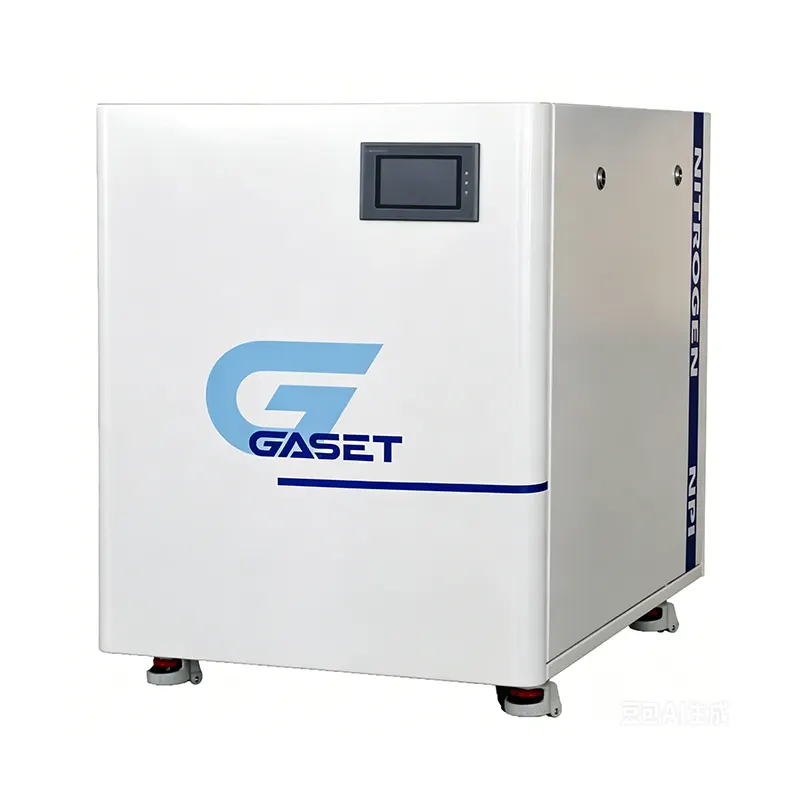

Membranos atskyrimo azoto valymo sistema

Skirtingai nuo tradicinių PSA valymo ar kriogeninio rafinavimo procesų, ši GSE Tech tiekėjo sukurta membranų atskyrimo azoto valymo sistema veikia esant aplinkos temperatūrai ir slėgiui – nereikalauja fazių keitimo, adsorbento regeneracijos ir antrinio užteršimo. Jis gali būti tiesiogiai prijungtas prie prieš srovę esančios azoto gamybos įrangos arba suspausto oro tinklų, kad azotas būtų išvalytas vienu žingsniu. Tai energiją taupantis pasirinkimas mažo ir vidutinio srauto, vidutinio ir didelio grynumo azoto reikmėms.

Sistema pasižymi moduliniu ant slydimo montuojamu dizainu, kompaktišku išdėstymu ir be atvirų vamzdynų, todėl galima lanksčiai integruoti į esamas gamybos linijas arba nepriklausomą instaliaciją – nereikia specialios įrangos patalpos ar sudėtingos infrastruktūros. Jis talpina įvairius tiekimo dujų šaltinius, įskaitant orą ir neapdorotą azotą. Gamykloje nustatyti grynumo parametrai reguliuojami nuo 95% iki 99,99%, greitai paleidžiant ir be sudėtingo paleidimo. Jis plačiai naudojamas elektronikos gamyboje, maisto ir vaistų gamyboje, cheminėje energetikoje ir preciziniame apdirbime, kur azoto kokybė yra labai svarbi.

Veikimo principas

Sistema veikia selektyvaus dujų prasiskverbimo principu, panaudojant didelius deguonies, drėgmės, anglies dioksido ir azoto pralaidumo skirtumus polimerinėse membraninėse medžiagose. Tiekiamos dujos patenka į sistemą ir pirmiausia praeina per trijų pakopų tikslumo valymo įrenginį, kuris pašalina dulkes, alyvą ir laisvą vandenį, kad būtų išvengta membranos užteršimo. Tada išgrynintos dujos patenka į šerdies tuščiavidurio pluošto membranos kamštį, kur membranos gijos, pagamintos iš aukštos kokybės polimerų (polisulfono, poliimido ir kt.), turi mikrono dydžio poras. Esant slėgiui, mažesnės priemaišų molekulės – deguonis, drėgmė ir anglies dioksidas – greitai prasiskverbia pro membranos sieneles ir yra išleidžiamos. Lėtesnio prasiskverbimo azoto molekulės sulaikomos ir koncentruojamos. Dėl kelių serijinių membranų modulių grynumas palaipsniui didėja, o galutinis stabilizavimo modulis reguliuoja slėgį ir rasos tašką, kad būtų tiekiamas labai grynas azotas. Visas procesas veikia esant aplinkos temperatūrai, nekeičiant fazės, nereikalaujant daug energijos, o paleidus iš karto gaunama didelio grynumo išvestis – tinkama 24 valandas per parą, 7 dienas per savaitę.

Pagrindiniai privalumai

1. Efektyvus gilus valymas – tiksli grynumo kontrolė

Membraninio atskyrimo azoto valymo sistemoje naudojami užteršimui atsparūs tuščiavidurių pluoštų membraniniai moduliai, pasižymintys dideliu atskyrimo tikslumu, stabiliai išvalantys įprastą orą iki 95–99,99 % grynumo, o keli etapai iš eilės pasiekia 99,999 % itin aukštą grynumą. Sumanus įleidimo slėgio ir srauto reguliavimas leidžia tiksliai suderinti grynumo reikalavimus įvairiose srityse. Azoto rasos taškas pasiekia net 50°C, be alyvos, be drėgmės ir be priemaišų – tai visiškai išsprendžia nepakankamo grynumo ir perteklinio įprasto azoto priemaišų problemas.

2. Aplinkos temperatūros energijos taupymas – žymiai sumažintas energijos suvartojimas

Veikiant aplinkos temperatūroje ir slėgyje be šildymo, aušinimo ar adsorbento regeneravimo, energijos suvartojimas sudaro tik 30–50 % PSA valymo procesų ir daugiau nei 70 % mažiau nei kriogeninis rafinavimas. Sistema neturi aukšto dažnio perjungimo vožtuvų ar slenkančio bokšto judėjimo, todėl triukšmas mažas, mechaninis nusidėvėjimas ir ilgalaikis nuolatinis stabilus veikimas – tinka didelės apkrovos pramoniniams scenarijams.

3. Modulinis integruotas dizainas – paprastas montavimas ir priežiūra

Sistema turi ant slydimo sumontuotą integruotą konstrukciją, kurios plotas yra tik trečdalis tradicinės valymo įrangos, todėl ją galima montuoti tiesiai šalia gamybos linijų be sudėtingų vamzdynų. Įrenginyje nėra judančių dalių; membraninių modulių įprastas tarnavimo laikas yra 8–10 metų. Kasdienė priežiūra apsiriboja periodiniu filtro elementų keitimu ir kondensato nuvedimu – nereikia specializuoto personalo, o tai žymiai sumažina ilgalaikes eksploatavimo išlaidas.

Privalumas prieš alternatyvas

Tradicinės PSA valymo sistemos sunaudoja daug energijos, dažnai keičiant vožtuvus, todėl reikia reguliariai keisti molekulinį sietą. Kriogeniniam rafinavimui reikia itin didelių energijos sąnaudų, sudėtingo veikimo ir didelių kapitalo investicijų. Abiem atvejais reikalingas didelis plotas ir sudėtingas įrengimas, o PSA sistemos užtikrina ribotą grynumo stabilumą, o kriogeninės sistemos užtikrina aukštą grynumą tik už didesnę kainą.

Priešingai, GASET membranos azoto valymo sistema užtikrina aplinkos temperatūros membranos atskyrimą – taupo energiją, tyliai ir labai stabiliai. Jo modulinė konstrukcija leidžia greitai sumontuoti ir nereikalaujant minimalios priežiūros. Grynumas tiksliai reguliuojamas esant žemam rasos taškui, todėl ilgalaikė vertė yra optimalus sprendimas mažo ir vidutinio srauto didelio grynumo azoto valymui.

Užklausa ir konsultacijos

Vietiniams ir tarptautiniams klientams, norintiems įsigyti membranos atskyrimo azoto valymo sistemą, atnaujinti esamą azoto įrangą arba reikalingi pasirinktiniai didelio grynumo azoto šaltiniai, nurodykite tiekiamų dujų tipą, srautą, reikalingą grynumo / rasos tašką, maitinimo įtampą ir įrengimo vietą. Mes rekomenduosime optimalų modelį pagal jūsų darbo sąlygas. Standartiniai modeliai yra sandėlyje; Galimos nestandartinės konfigūracijos (grynumas, srautas, jungtys) su greitu gamybos terminu. Elektronikos įmonės, maisto / vaistų gamintojai, chemijos / energetikos įmonės ir prekybos partneriai kviečiami teirautis. Galimos nemokamos konsultacijos dėl dydžio nustatymo, bandymo vietoje ir techninio mokymo paslaugos.
